Acompanhe a obra de automação

Status das etapas do projeto de dosagem e supervisório — da proposta à entrega.

Progresso geral 40%

PROP-2026-DOS-020 · Dosagem 20 tanques + pesagem + supervisório PC
BR Indústria de Tintas Ltda
2 de 12 etapas concluídas · Atualizado em 24/08/2026 00:29

Mistura 20 tanques de origem → 2 pesagens independentes → 7 tanques destino. Lógica CLP, SCADA, diagrama, comissionamento e entrega.

Etapa atual: Desenvolvimento diagrama elétrico de automação e lógica de controle (CLP)

Etapas da obra

Do aceite da proposta até o startup e entrega.

  1. Etapa 1 de 12

    Emissão e aceite da proposta técnica

    Elaboração, envio, revisão e aceite formal da PROP-2026-DOS-020.
    Concluído
    Início: 31/07/2026 Conclusão: 03/08/2026
    Obs.:
    Pagamento da parte inicial de 50%

    Documentos para download

  2. Etapa 2 de 12

    Dimensionamento de I/O, hardware e orçamentos

    Concluído
    Início: 04/08/2026 Conclusão: 12/08/2026
    Obs.:
    Automação:

    01 - Siemens 6ES7215-1AG40-0XB0 CPU 1215C S7-1200 PLC PROFINET

    05 - Modulo I/o Sm1223 Dc/dc 6es7 223-1bl32-0xb0 S7-1200 Siemens

    01 - Switch 6gk5008-0ba10-1ab2 Siemens

    01 - Fonte De Alimentação 20a 100-240vca 24v 6ep13361lb00

    01 - Siemens S7-1200 Modulo Sm1231 6es7 231-4hd32-0xb0 4ai 13bits

    Pesagem:

    01 -Conjunto 04 célula de carga para 5000kg com suporte de fixação em tanque.
    Caixa de junção e conversor de sinal entrada para as células e saída 4-20mA / 0-10V

    01 -Conjunto 04 célula de carga para 10kg com suporte de fixação em tanque.
    Caixa de junção e conversor de sinal entrada para as células e saída 4-20mA / 0-10V

    Documentos para download

  3. Etapa 3 de 12

    Desenvolvimento diagrama elétrico de automação e lógica de controle (CLP)

    Programação da aplicação no
    CLP: receitas, pesagens, válvulas e intertravamentos.

    - Material elétrico:

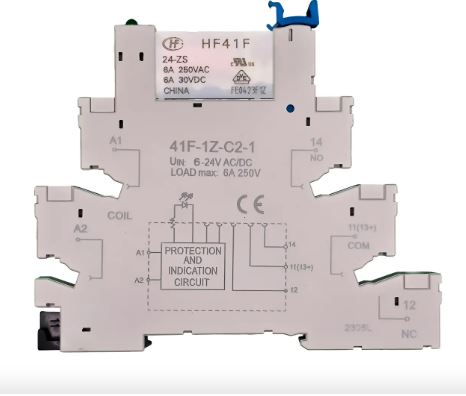

    75UN - Acopladores A Relé 24vdc 6a / 1naf / Slim + Jumper.
    90UN - Borne Push In Mola Para Pt 1,5mm.
    01UN - Caixa De Montagem 120x100x25cm.

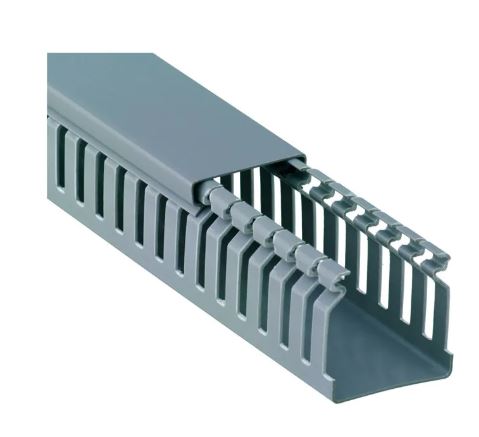

    02UN - Canaleta Recorte Aberto Cinza 50x50mm 2 M.
    02UN - Trilho Din Perfurado 1 Metro Ferro Zincado 35 x 7,5 x 1000mm.

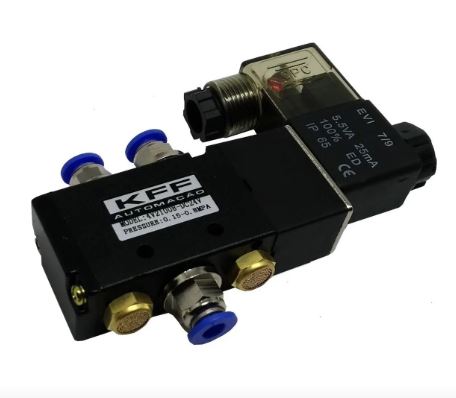

    75UN - Válvula Solenoide/mola 5/2 Vias 1/4 Pneumática Tubo 6mm 24v com engate.

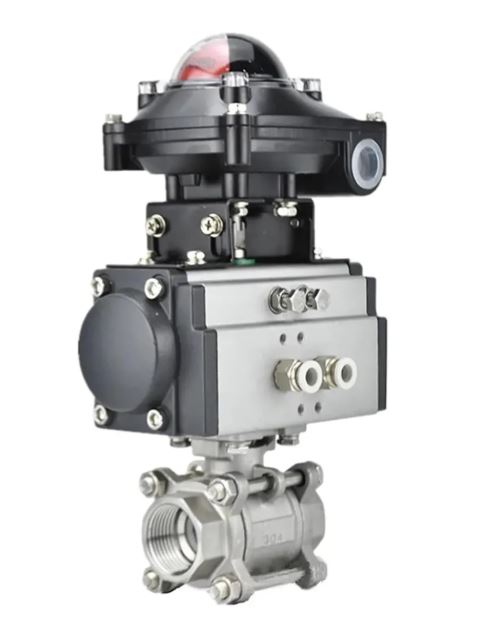

    75UN - Válvula De Esfera Pneumática De "x" Polegadas Com Feedback
    03UN - Disjuntor Monopolar 16A DIN
    Em andamento
    Início: 05/08/2026 Conclusão: —
    Obs.:
    - Construção lógica de pesagem.
  4. Etapa 4 de 12

    Desenvolvimento do supervisório SCADA (PC)

    Telas de operação, alarmes, histórico de produção e comunicação PC–CLP.
    Em andamento
    Início: 05/08/2026 Conclusão: —
    Obs.:
    - Construção de tela inicial, receitas e alarmes em andamento a 20%
  5. Etapa 5 de 12

    Testes funcionais de lógica em bancada

    Validação sequencial da lógica e feedbacks em ambiente de bancada.
    Pendente
    Início: — Conclusão: —
  6. Etapa 6 de 12

    Comissionamento integrado em bancada

    Ajustes finais, simulação de ciclo e aceite técnico em bancada.
    Pendente
    Início: — Conclusão: —
  7. Etapa 7 de 12

    Recebimento e inspeção de materiais orçados

    Chegada, conferência quantitativa e inspeção dos materiais previstos.
    Pendente
    Início: — Conclusão: —
  8. Etapa 8 de 12

    Montagem eletromecânica do painel de automação

    Montagem do
    painel: CPU, módulos, relés de interface, bornes e canaletas.
    Pendente
    Início: — Conclusão: —
  9. Etapa 9 de 12

    Comissionamento elétrico e de sinalização do painel

    Testes de alimentação 24 VDC, I/O, feedbacks e sinalização do painel.
    Pendente
    Início: — Conclusão: —
  10. Etapa 10 de 12

    Inspeção de montagem mecânica e instrumentação

    Verificação de válvulas ON/OFF, tubulação, pesagens e premissas de campo.
    Pendente
    Início: — Conclusão: —
  11. Etapa 11 de 12

    Download, testes e integração do programa no painel

    Carregamento do software no CLP, testes integrados e validação no painel.
    Pendente
    Início: — Conclusão: —
  12. Etapa 12 de 12

    Startup assistido, capacitação e entrega técnica

    Partida assistida, treinamento operacional, manual, backup e aceite final.
    Pendente
    Início: — Conclusão: —
